Турель к "Старту"

С. Марченко
Статья из журнала "Советское фото", №1 за 1962 год

Для быстрой смены объективов с разными фокусными расстояниями мною изготовлена револьверная головка для фотоаппарата «Старт». Благодаря ей можно получать разные масштабы объекта, не меняя точки съемки. При работе с этой турелью у фотоаппарата «Старт» снимается фотообъектив «Гелиос-44» и байонетное кольцо на аппарате фиксируется в открытом положении.

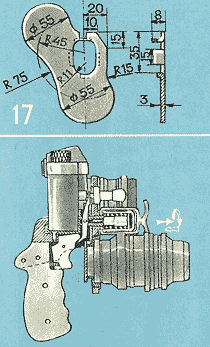

На корпус рукоятки 2 надевается шибер 17, который предохраняет объективы в нерабочем положении от пыли, грязи, влаги (на шибер наклеивается замша или бархат). Можно сделать его с углублениями для торцов переходных колец 9 и 18.

Фотоаппарат «Старт» тавится на рукоятку и крепится к соединительной планке 4 барашком 20 с резьбой 3/8".

Фотообъектив «Гелиос-44» вставляется в гнездо диска и крепится при помощи винта 14 и гайки 15. Диск 16 с одним установленным фотообъективом «Гелиос-44» надевается на шпильку 8 рукоятки. Одновременно выступающая задняя часть объектива «Гелиос-44» должна войти в гнездо байонетного крепления аппарата.

Выступающая часть байонетного крепления аппарата и торцевая плоскость корпуса рукоятки должны быть на одном уровне, так, чтобы диск касался их одновременно. Выступающая часть переходных колец будет плотно входить в гнездо байонетного крепления, удерживая объектив от смещения и предотвращая попадание света в камеру.

В торец шпильки 8 ввертывается ось 11 диска с надетой на нее пружиной 10.

На центральную выступающую часть диска надевается колпачок-кожух 12, закрывающий прижимное устройство. После этого револьверная головка с аппаратом «Старт» готова к съемке.

Переходные кольца 9 и 18 для объективов «Мир-1» и «Таир-11» ввинчиваются в диск и в двух точках — для фиксирования — раскерниваются.

Следует иметь в виду, что для облегчения сдвига вперед и поворота диска на 120° можно изготовить вилку рычаг 21, которая закрепляется на центральной выступающей части диска.

Курковое устройство действует для трех объективов, но при съемке «Гелиосом-44» нужно выключить автоматическое устройство прыгающей диафрагмы или пользоваться непосредственно спусковой кнопкой объектива.

Если съемка производится одним объективом, диск с шибером снимается и на шпильку 8 рукоятки надевается колпачок-кожух 13.

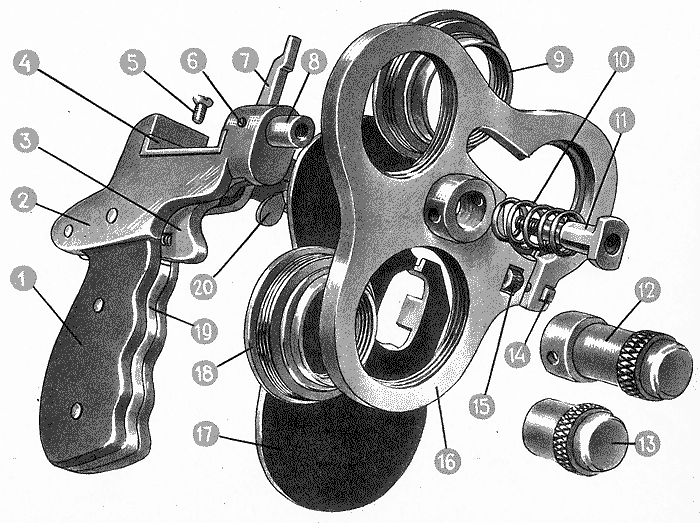

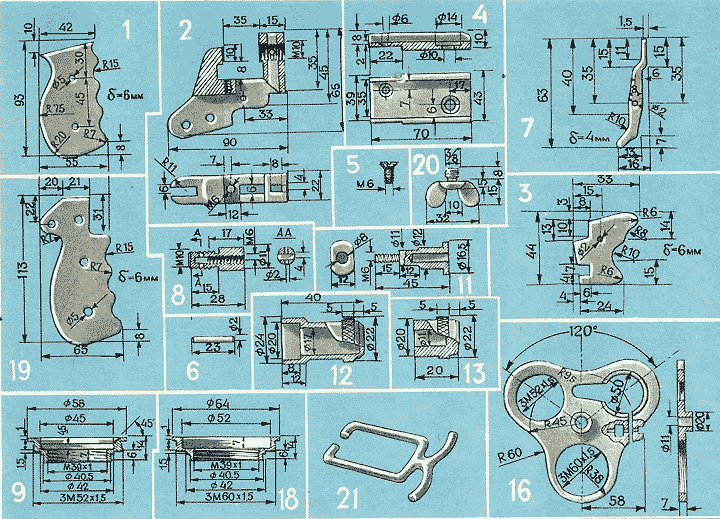

При незначительной переделке узла куркового устройства и соединительной планки 4* можно использовать чертежи турели для изготовления револьверной головки для фотоаппарата «Зенит». Обозначения к схеме: 1 - накладка; 2 - корпус рукоятки; 3 - спусковой крючок; 4 - соединительная планка; 5 - винт, крепящий cоединительную планку; 6 - ось рычага; 7 - рычаг; 8 - шпилька; 9 - переходное кольцо для крепления «Таира-11»; 10 - пружина; 11 - ось диска; 12 - колпачок, закрывающий прижимное устройство; 13 - колпачок для съемки без диска; 14 - болт зажимного устройства; 15 - гайка зажимного устройства; 16 - диск для крепления сменного объектива; 17 - шибер; 18 - переходное кольцо для крепления объектива «Мир-1»; 19 - рукоятка; 20 - барашек для крепления камеры; 21 - рычаг для поворота.

Детали 2, 4, 12, 13, 16, 17 изготовлены из дюралюминия; 3, 5, 6, 7, 8, 9, 11, 14; 15; 18; 20 - нержавеющая сталь. Пружины изготавливаются из пружинной стальной проволоки 0,5-1,5 мм.


* Подобная конструкция опубликована в «Советском фото» № 8 за 1960 г.
